Guide d'installation climatiseur Kronings K2400 : notice complète

Installer votre climatisation camping-car Kronings K2400 devient simple avec notre guide détaillé. Depuis 1988, nous accompagnons nos clients dans leurs projets d'équipement. Cette climatisation de toit réversible combine compacité, performance silencieuse et facilité de montage.

Découvrez les étapes précises d'installation de ce climatiseur de toit 40x40, des dimensions de découpe aux raccordements électriques. Suivez notre notice complète pour une pose réussie en toute sécurité.

Sommaire

- Installation étape par étape du K2400
- Étape 1 - Préparation
- Étape 2 - Découpe et préparation de l'ouverture
- Étape 3 - Pose et fixation de l'unité extérieure
- Étape 4 - Instructions d'installation et de placement
- Étape 5 - Raccordement électrique et diffuseur

Installation étape par étape du K2400-50

Étape 1 - Préparation

  • L’unité principale doit être installée au centre du toit ; il est recommandé d’avoir un espace minimal de 100 mm autour de cette unité.
  • Avant l’installation, assurez- vous qu’il y a de la place appropriée dans le plafond pour installer le plenum.
  • La position d’installation (400 x 400 mm) doit éviter les lanterneaux, panneaux solaires, évents de toit, chauffages, l’éclairage et tous les raccords électriques.

Étape 2 - Découpe et préparation de l'ouverture

Tracez précisément le carré de 400 x 400 mm au centre de votre toit en respectant l'espace minimal de 100 mm autour. Utilisez un gabarit en carton pour garantir des angles parfaitement droits et éviter tout décalage.

Réalisez la découpe avec votre scie sauteuse en progressant lentement pour obtenir des bords nets. Ébavurez soigneusement le pourtour avec du papier de verre fin pour éliminer toute aspérité qui pourrait compromettre l'étanchéité.

La propreté de surface constitue un point critique : dégraissez minutieusement la zone de pose avec un solvant approprié. Toute trace de poussière, graisse ou résidus compromettrait l'adhérence du mastic d'étanchéité. Appliquez ensuite le cordon de colle de 10-12 mm de largeur en continu sur le pourtour de l'ouverture.

Étape 3 - Pose et fixation de l'unité extérieure

  • Sortez le support de toit de son carton et veillez à ce qu’il soit aligné correctement.
  • Posez un cordon continu de colle sur l’arrière du support et montez-le dans l’orifice pour assurer qu’il soit aligné correctement
  • Installez prudemment l’unité principale sur le support de toit.

Étape 4 - Instructions d'installation et de placement :

Sortez le support de toit renforcé de son emballage et alignez-le correctement dans l'ouverture préparée. Le positionnement central est essentiel pour une répartition équilibrée du poids de 28 kg sur la structure.

Installez délicatement l'unité principale sur le support en respectant l'orientation indiquée par les marquages constructeur. Les boulons M8 x 110 mm fournis assurent la fixation définitive à travers le cadre de montage intérieur.

Depuis l'habitacle, introduisez l'étrier de montage du plenum en veillant à faire correspondre le crochet "C" avec la zone "C" de l'embase extérieure. Cette correspondance garantit un assemblage optimal entre les parties haute et basse du système. Serrez progressivement les écrous de fixation avec leurs rondelles et rondelles à ressort pour éviter tout desserrage ultérieur.

La fixation du plenum nécessite un couple de serrage précis de 12-14 Nm sur les vis M4. Cette valeur technique assure une étanchéité parfaite sans risquer d'endommager les filetages. Maintenez un espace minimal de 100 mm autour de l'unité pour optimiser les échanges thermiques.

Pour une utilisation optimale de la ventilation et du flux d'air, assurez-vous d'installer le climatiseur de manière à ce que dans toutes les directions, il y ait au moins 50 cm de distance des armoires, des murs, etc.

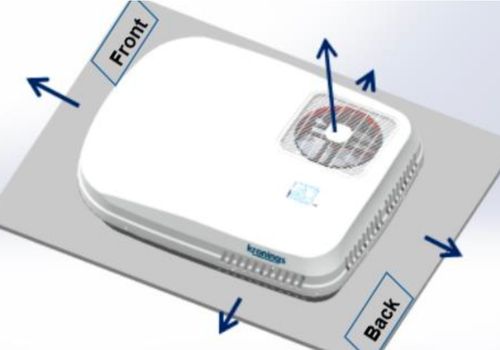

Veuillez voir le dessin ci-dessus.

Étape 5 - Raccordement électrique et diffuseur

Connectez les fiches électriques du plenum sur l'embase avant la fixation mécanique définitive. Cette séquence respecte la procédure constructeur et facilite les manipulations.

Procédez au branchement des conducteurs selon le code couleur normalisé : fil brun sur la borne L (phase), fil bleu sur la borne N (neutre), fil jaune-vert sur la borne PE (terre). Vérifiez le serrage ferme de chaque vis de bornier pour éviter tout échauffement ultérieur.

L'alimentation 220-240 V / 50 Hz doit provenir d'une source stable avec protection différentielle 30 mA. Positionnez le diffuseur dans la gaine de sortie puis fixez-le avec les 4 vis M4 en appliquant le couple de 12-14 Nm spécifié.

Mettez l'appareil sous tension via le sectionneur : le plenum émet un bip confirmant la bonne connexion. Attendez 3 minutes avant le démarrage du compresseur, cette temporisation étant normale selon les spécifications Kronings.

  • Faites correspondre les conducteurs actifs (brun), neutre (bleu) et terre (jaune-vert) et serrez les vis pour assurer quel'alimentation soit branchée correctement

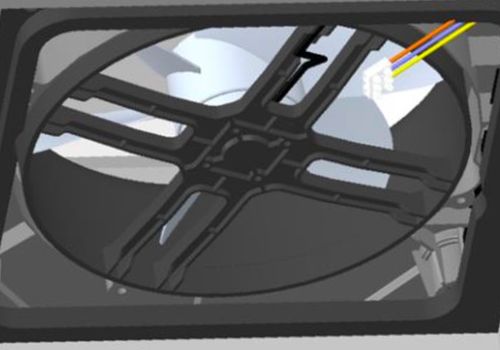

  • Introduisez l’étrier de montage de plenum à travers le plafond sur l’embase. Faites attention parce que le crochet « C » doit correspondre à la zone « C » correspondante sur l’embase. Fixez ensuite.
  • Insérez 4 boulons M8, rondelles, rondelles à ressort et plaquettes métalliques via l'étrier de montage dans l'embase.

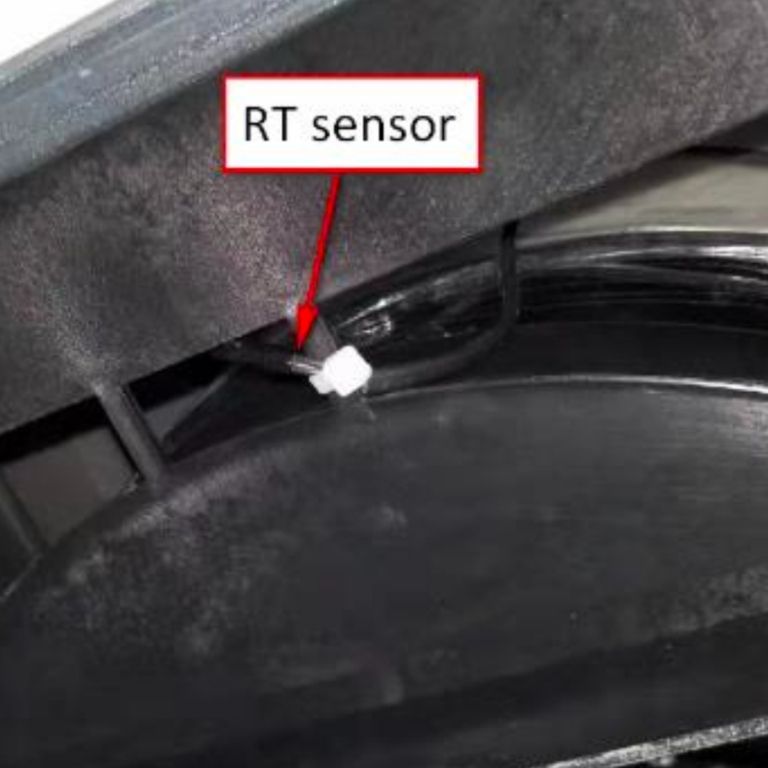

  • Attachez le capteur / la sonde de température ambiante surl la nervure du support de montage.

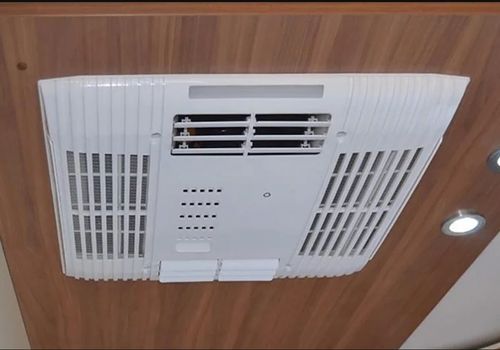

  • Branchez les fiches de plenum sur la base. Poussez le plenum dans la gaine de sortie et fixez les 4 boutons M4 sur le fond. Enfin, montez les filtres sur les côtés du plenum.
