Guide d'installation : Comment monter mon climatiseur DualClima 8400 ?

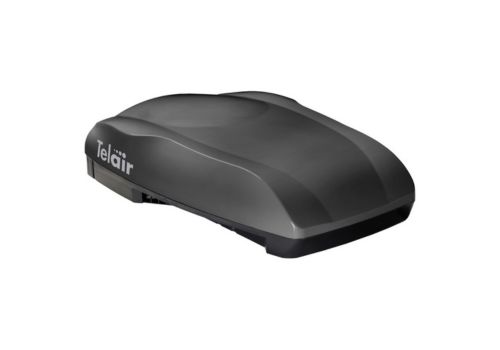

Le climatiseur DualClima 8400 de Telair est une solution monobloc performante conçue pour être installée sur le toit des véhicules de loisirs. Avec une capacité de refroidissement de 8500 BTU et une fonction chauffage de 8400 BTU, il assure un confort thermique optimal en toute saison

Sommaire

❄️

1. Préparation et précautions de sécurité

𖣘

2. Création ou utilisation de l'ouverture

🌡️️

3. Raccordement électrique

༄️

4. Pose de l'unité de toit

💧

5. Installation du diffuseur interne

1. Préparation et précautions de sécurité

Avant de commencer, assurez-vous que le toit de votre camping-car peut supporter le poids de l'unité, qui est de 36 kg. Choisissez un emplacement central, suffisamment plan et horizontal. Il est impératif de couper toutes les alimentations électriques (batterie et 230 V) avant toute intervention pour éviter tout risque d'électrocution.

Identifiez bien tous les composants avant de débuter l'installation.

2. Création ou utilisation de l'ouverture

Deux options s'offrent à vous pour l'installation:

Lanterneau existant : L'ouverture doit mesurer exactement 395 x 395 mm. Nettoyez soigneusement les anciens résidus de mastic avec une spatule.

Nouvel orifice : Tracez un gabarit de 395 x 395 mm entre deux longerons du toit. Découpez à la scie en évitant les fils électriques internes.

Respectez une distance minimale de 30 cm par rapport aux obstacles sur le toit !

3. Raccordement électrique

Il est nécessaire de tirer un câble à trois conducteurs (phase, neutre, terre) de 2,5 mm2 de section. Ce câble doit être relié à un disjoncteur magnétothermique de 10 A dédié, placé dans le tableau électrique du véhicule. Laissez dépasser environ 50 cm de câble au niveau de l'ouverture pour faciliter la connexion finale.

Le câble doit atteindre l'ouverture pratiquée sur le toit du véhicule !

4. Pose de l'unité de toit

Positionnez le climatiseur sur l'ouverture sans le traîner. Avant la pose, vérifiez que le joint d'étanchéité cylindrique à la base est parfaitement positionné dans son logement. Si le toit présente des irrégularités, appliquez une fine couche de mastic approprié autour du périmètre de l'ouverture.

Un bon centrage permet de voir les 4 sièges taraudés de fixation depuis l'intérieur.

5. Installation du diffuseur interne

À l'intérieur, reliez le connecteur du câble plat de l'affichage du diffuseur au connecteur correspondant provenant de la carte électronique. Fixez ensuite le diffuseur à l'unité de toit à l'aide des 4 vis M6 fournies.

Important : Respectez un couple de serrage des vis de 2 Nm. Un serrage inapproprié peut compromettre l'étanchéité ou générer du bruit.

Superposez des cadres de raccord selon l'épaisseur de votre toit pour assurer la jonction.
